مرحبًا يا من هناك! كمورد لمحولات VFD لمضخات المياه، غالبًا ما يتم سؤالي عن متطلبات التثبيت لهذه الأجهزة الأنيقة. لذا، فكرت في إنشاء تدوينة لمشاركة جميع التفاصيل التي تحتاج إلى معرفتها. سواء كنت من عشاق الأعمال اليدوية أو متخصصًا في التركيب، فإن هذا المنشور سيرشدك خلال هذه العملية.
فهم محولات VFD لمضخة المياه
أولاً، دعونا نتعرف بسرعة على ما هو عاكس VFD لمضخة المياه. إن عاكس محرك التردد المتغير (VFD) هو نوع من وحدات التحكم في المحرك التي تعمل على تشغيل محرك كهربائي عن طريق تغيير التردد والجهد المورد للمحرك. في سياق مضخات المياه، يسمح لك بالتحكم في سرعة محرك المضخة، والذي بدوره يتحكم في تدفق وضغط المياه. يمكن أن يؤدي ذلك إلى توفير الطاقة، وتحسين التحكم في النظام، وإطالة عمر المضخة.

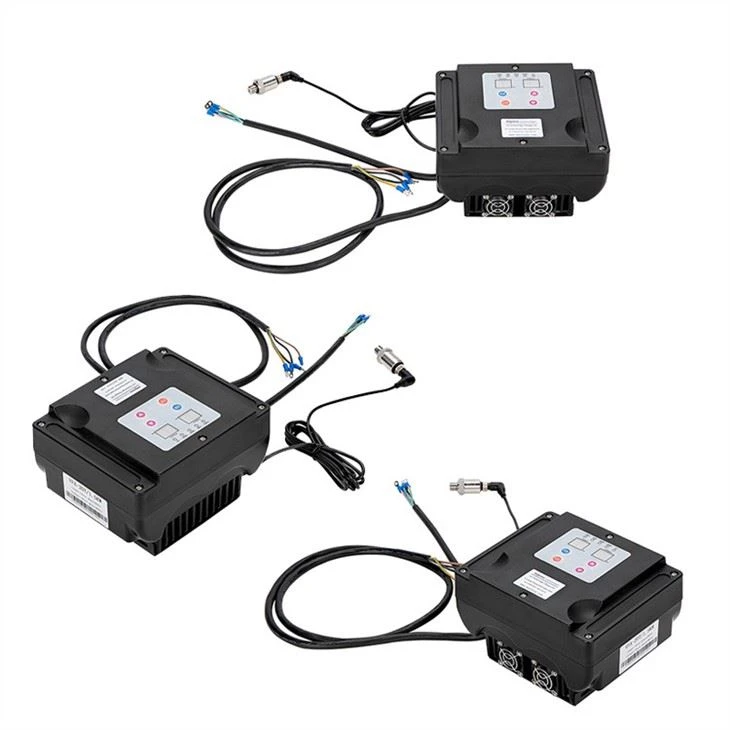

نحن نقدم مجموعة من محولات VFD لمضخات المياه، بما في ذلكمضخة الضغط المستمر VSD العاكس,محول مضخة التردد المتغير للاستخدام المنزلي، وعاكس جديد لمضخة المياه ثلاثي الطور. تم تصميم هذه المحولات لتلبية الاحتياجات والتطبيقات المختلفة، حتى تتمكن من العثور على المحول المناسب لك.
متطلبات التثبيت
1. المتطلبات الكهربائية
- مزود الطاقة:أول شيء يجب عليك مراعاته هو مصدر الطاقة. تأكد من أن جهد وتردد مصدر الطاقة يتطابقان مع مواصفات عاكس VFD. تم تصميم معظم محولات VFD لمضخات المياه السكنية للعمل مع مصدر طاقة أحادي الطور 220 فولت، في حين أن النماذج التجارية والصناعية قد تتطلب مصدر طاقة ثلاثي الطور.
- حماية الدائرة:قم بتركيب أجهزة حماية الدائرة المناسبة، مثل الصمامات أو قواطع الدائرة، لحماية عاكس VFD من التيار الزائد والدوائر القصيرة. يجب أن يعتمد حجم جهاز حماية الدائرة على التيار المقنن لعاكس VFD.
- التأريض:يعد التأريض الصحيح أمرًا ضروريًا للسلامة والتشغيل الموثوق لعاكس VFD. قم بتوصيل طرف التأريض لعاكس VFD بأرضية جيدة باستخدام موصل تأريض مناسب.
2. المتطلبات البيئية
- درجة الحرارة والرطوبة:محولات VFD حساسة لدرجة الحرارة والرطوبة. ويجب تركيبها في بيئة تتراوح درجة حرارتها بين 0 درجة مئوية إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) ونطاق رطوبة نسبية يتراوح بين 5% إلى 95% (غير متكثفة). تجنب تركيب عاكس VFD في المناطق التي قد يتعرض فيها لأشعة الشمس المباشرة أو الرطوبة الزائدة أو درجات الحرارة القصوى.
- تهوية:تعتبر التهوية الجيدة أمرًا ضروريًا لمنع ارتفاع درجة حرارة عاكس VFD. تأكد من وجود مساحة كافية حول عاكس VFD لتدوير الهواء بشكل صحيح. إذا أمكن، قم بتركيب عاكس VFD في حاوية أو خزانة جيدة التهوية.
- الغبار والتلوث:احتفظ بعاكس VFD بعيدًا عن البيئات المتربة، أو القذرة، أو المسببة للتآكل. يمكن أن يتراكم الغبار والملوثات على مكونات محول VFD ويتسبب في حدوث أعطال أو تلف. إذا كانت بيئة التثبيت متسخة بشكل خاص، ففكر في استخدام حاوية أو خزانة مفلترة.
3. متطلبات التركيب
- موقع التركيب:اختر موقع تركيب مناسب لعاكس VFD. ويجب أن يكون من السهل الوصول إليه لإجراء التثبيت والصيانة واستكشاف الأخطاء وإصلاحها. تجنب تركيب عاكس VFD بالقرب من مصادر الحرارة أو الاهتزاز أو التداخل الكهرومغناطيسي (EMI).
- اتجاه التركيب:قم بتركيب عاكس VFD في الاتجاه الرأسي كما هو محدد في دليل التثبيت. وهذا يضمن التهوية المناسبة وتبديد الحرارة. لا تقم بتركيب عاكس VFD أفقيًا أو مقلوبًا.
- أجهزة التركيب:استخدم أدوات التثبيت المناسبة لتثبيت عاكس VFD على سطح التثبيت. تأكد من أن سطح التثبيت مسطح، وصلب، وقادر على دعم وزن عاكس VFD.
4. متطلبات الأسلاك
- أسلاك الطاقة:قم بتوصيل أسلاك إمداد الطاقة بأطراف إدخال محول VFD وفقًا لمخطط الأسلاك الموجود في دليل التثبيت. استخدم حجم السلك ونوعه الصحيحين لضمان التوصيل الكهربائي المناسب ولمنع ارتفاع درجة الحرارة.
- أسلاك المحرك:قم بتوصيل أسلاك المحرك بأطراف خرج عاكس VFD. تأكد من صحة أسلاك المحرك وأن المحرك متوافق مع عاكس VFD. قد تؤدي توصيلات المحرك غير الصحيحة إلى تشغيل المحرك بشكل غير صحيح أو حتى تلف عاكس VFD.
- أسلاك التحكم:قم بتوصيل أسلاك التحكم بأطراف التحكم الخاصة بعاكس VFD. تستخدم هذه الأسلاك للتحكم في تشغيل محول VFD، مثل تشغيل وإيقاف المحرك، وضبط السرعة، ومراقبة النظام. تأكد من عزل أسلاك التحكم بشكل صحيح وحمايتها من التداخل الكهرومغناطيسي.
خطوات التثبيت
الآن بعد أن قمنا بتغطية متطلبات التثبيت، دعنا ننتقل إلى خطوات التثبيت العامة:
- اقرأ دليل التثبيت:قبل البدء في التثبيت، اقرأ بعناية دليل التثبيت المرفق مع عاكس VFD. سيعطيك هذا تعليمات مفصلة حول كيفية تثبيت وتكوين عاكس VFD.
- تحضير موقع التثبيت:تأكد من أن موقع التثبيت يلبي المتطلبات الكهربائية والبيئية والتركيبية والأسلاك التي تمت مناقشتها أعلاه. قم بتنظيف سطح التثبيت وتأكد من وجود مساحة كافية لعاكس VFD والأسلاك المرتبطة به.
- تركيب العاكس VFD:استخدم جهاز التثبيت المناسب لتركيب عاكس VFD على سطح التثبيت. تأكد من تثبيت عاكس VFD بشكل آمن ومستوي.
- قم بتوصيل أسلاك الطاقة:قم بتوصيل أسلاك إمداد الطاقة بأطراف إدخال عاكس VFD. تأكد من صحة الأسلاك وأن التوصيلات محكمة.
- قم بتوصيل أسلاك المحرك:قم بتوصيل أسلاك المحرك بأطراف خرج عاكس VFD. تأكد من صحة الأسلاك وأن التوصيلات محكمة.
- قم بتوصيل أسلاك التحكم:قم بتوصيل أسلاك التحكم بأطراف التحكم الخاصة بعاكس VFD. تأكد من صحة الأسلاك وأن التوصيلات محكمة.
- تكوين العاكس VFD:اتبع التعليمات الموجودة في دليل التثبيت لتكوين عاكس VFD لتطبيقك المحدد. قد يشمل ذلك ضبط معلمات المحرك وحدود السرعة وأوضاع التحكم.
- اختبار النظام:بمجرد اكتمال التثبيت والتكوين، قم باختبار النظام للتأكد من أن عاكس VFD يعمل بشكل صحيح. قم بتشغيل المحرك وتحقق من سرعة وضغط مضخة المياه. قم بإجراء أي تعديلات ضرورية على إعدادات عاكس VFD.
نصائح لاستكشاف الأخطاء وإصلاحها
إذا واجهت أي مشاكل أثناء تركيب أو تشغيل عاكس VFD، فإليك بعض النصائح حول استكشاف الأخطاء وإصلاحها:
- التحقق من مصدر الطاقة:تأكد من توصيل مصدر الطاقة بشكل صحيح وأن الجهد والتردد ضمن مواصفات عاكس VFD.
- التحقق من الأسلاك:تأكد من أن كافة توصيلات الأسلاك محكمة ومن عدم وجود أسلاك مفكوكة أو تالفة.
- فحص المحرك:تأكد من أن المحرك متوافق مع عاكس VFD وأنه يعمل بشكل صحيح.
- التحقق من التكوين:تأكد من تكوين عاكس VFD بشكل صحيح لتطبيقك المحدد. ارجع إلى دليل التثبيت للحصول على تعليمات مفصلة.
- اتصل بالدعم الفني:إذا لم تتمكن من حل المشكلة، فاتصل بفريق الدعم الفني لدينا للحصول على المساعدة. لدينا فريق من الفنيين ذوي الخبرة الذين يمكنهم مساعدتك في استكشاف الأخطاء وإصلاحها وحل أي مشكلات قد تواجهها.
خاتمة
إن تركيب عاكس VFD لمضخة المياه ليس مهمة صعبة، ولكنه يتطلب بعض المعرفة والاهتمام بالتفاصيل. باتباع متطلبات التثبيت والخطوات الموضحة في منشور المدونة هذا، يمكنك ضمان التثبيت الناجح والتشغيل الموثوق لعاكس VFD لمضخة المياه الخاصة بك.
إذا كنت مهتمًا بشراء محول VFD لمضخة المياه أو لديك أي أسئلة حول التركيب أو التشغيل، فلا تتردد في الاتصال بنا. نحن هنا لمساعدتك في العثور على الحل المناسب لاحتياجاتك وتزويدك بالدعم والخدمة التي تستحقها.
مراجع
- كتيبات التثبيت الخاصة بالشركة المصنعة لمحولات VFD لمضخة المياه
- القواعد والمعايير الكهربائية لتركيب المعدات الكهربائية
