كيفية تحديد مضخة محرك التردد المتغيرة لتطبيق معين؟

يعد اختيار مضخة محرك التردد المتغير المناسبة (VFD) لتطبيق معين قرارًا حاسمًا يمكن أن يؤثر بشكل كبير على كفاءة نظامك وأداءه وفعالية التكلفة. كمورد لمضخات VFD ، أفهم التعقيدات التي تنطوي عليها هذه العملية. في منشور المدونة هذا ، سأرشدك من خلال العوامل الرئيسية التي يجب مراعاتها عند اختيار مضخة VFD لاحتياجاتك المحددة.

فهم أساسيات مضخات VFD

قبل الغوص في عملية الاختيار ، من المهم أن يكون لديك فهم أساسي لماهية مضخات VFD وكيف تعمل. مضخة VFD هي نوع من المضخة التي تستخدم محرك تردد متغير للتحكم في سرعة محرك المضخة. من خلال ضبط تواتر الطاقة الكهربائية الموردة للمحرك ، يمكن أن يختلف VFD من سرعة المضخة ، والتي بدورها تتيح التحكم الدقيق في معدل التدفق وضغط السائل الذي يتم ضخه.

توفر هذه القدرة على تغيير سرعة المضخة العديد من المزايا على المضخات التقليدية ذات السرعة الثابتة. على سبيل المثال ، يمكن لمضخات VFD أن تعمل بشكل أكثر كفاءة من خلال مطابقة إخراج المضخة مع الطلب الفعلي للنظام ، مما يقلل من استهلاك الطاقة وتكاليف التشغيل. كما أنها توفر تحكمًا أفضل في العملية ، والتي يمكن أن تحسن جودة الإخراج وتقليل التآكل على المضخة ومكونات النظام الأخرى.

العوامل الرئيسية التي يجب مراعاتها عند اختيار مضخة VFD

1. معدل التدفق ومتطلبات الضغط

الخطوة الأولى في اختيار مضخة VFD هي تحديد معدل التدفق المطلوب وضغط النظام. معدل التدفق هو حجم السائل الذي يجب ضخه لكل وحدة زمنية ، ويقاس عادة في جالون في الدقيقة (GPM) أو لتر في الثانية (L/S). الضغط هو القوة المطلوبة لتحريك السائل عبر النظام ، ويقاس عادة بالجنيه لكل بوصة مربعة (PSI) أو كيلوباسكالسالس (KPA).

لتحديد معدل التدفق ومتطلبات الضغط بدقة ، تحتاج إلى النظر في التطبيق المحدد وخصائص السائل التي يتم ضخها. على سبيل المثال ، في نظام إمدادات المياه ، تحتاج إلى النظر في عدد المستخدمين ، وذروة الطلب ، وفرق الارتفاع بين المصدر والوجهة. في عملية صناعية ، تحتاج إلى النظر في متطلبات العملية ، مثل معدل التدفق المطلوب للخلط أو التدفئة أو التبريد.

بمجرد تحديد معدل التدفق والضغط المطلوب ، يمكنك استخدام منحنى أداء المضخة لتحديد مضخة يمكنها تلبية هذه المتطلبات. منحنى أداء المضخة هو رسم بياني يوضح العلاقة بين معدل التدفق والضغط واستهلاك الطاقة للمضخة بسرعات مختلفة. من خلال مقارنة معدل التدفق المطلوب والضغط مع منحنى الأداء لمضخات مختلفة ، يمكنك اختيار مضخة يمكنها العمل بكفاءة في الظروف المطلوبة.

2. خصائص السوائل

تلعب خصائص السائل التي يتم ضخها أيضًا دورًا مهمًا في اختيار مضخة VFD. تشمل بعض خصائص السوائل الرئيسية التي يجب مراعاتها:

• اللزوجة: لزوجة السائل هي مقياس لمقاومته للتدفق. تتطلب السوائل عالية اللزوجة ، مثل الزيت أو الشراب ، طاقة أكثر لضخ الضخ من السوائل منخفضة اللزوجة ، مثل الماء. لذلك ، عند ضخ السوائل عالية اللزوجة ، تحتاج إلى اختيار مضخة لها تصنيف طاقة أعلى ومصممة للتعامل مع السوائل اللزجة.
• درجة حرارة: يمكن أن تؤثر درجة حرارة السائل أيضًا على أداء المضخة. يمكن أن تتسبب السوائل ذات درجة الحرارة العالية في توسيع مواد المضخة وتشوهها ، مما قد يؤدي إلى تسرب ومشاكل أخرى. لذلك ، عند ضخ السوائل ذات درجة الحرارة العالية ، تحتاج إلى اختيار مضخة مصنوعة من مواد يمكنها تحمل درجات الحرارة العالية.
• التآكل: إذا كان السائل الذي يتم ضخه تآكلًا ، فأنت بحاجة إلى اختيار مضخة مصنوعة من مواد مقاومة للتآكل. المواد الشائعة المستخدمة للمضخات المقاومة للتآكل تشمل الفولاذ المقاوم للصدأ ، التيتانيوم ، والبلاستيك.
• محتوى المواد الصلبة: إذا كان السائل يحتوي على المواد الصلبة ، مثل الرمال أو الحمأة ، فأنت بحاجة إلى اختيار مضخة مصممة للتعامل مع المواد الصلبة. تم تجهيز بعض المضخات مع دبوسات خاصة أو أغلفة يمكن أن تمنع المواد الصلبة من انسداد المضخة.

3. متطلبات النظام

بالإضافة إلى معدل التدفق والضغط وخصائص السوائل ، تحتاج أيضًا إلى النظر في المتطلبات المحددة للنظام الذي سيتم تثبيت المضخة. تشمل بعض متطلبات النظام الرئيسية التي يجب مراعاتها:

• رأس النظام: رأس النظام هو المقاومة الكلية للتدفق في النظام ، بما في ذلك خسائر الاحتكاك في الأنابيب والصمامات والتجهيزات ، وكذلك فرق الارتفاع بين المصدر والوجهة. يحدد رأس النظام الضغط الذي تحتاج المضخة إلى توليده لتحريك السائل عبر النظام.
• تكوين الأنابيب: يمكن أن يؤثر تكوين الأنابيب للنظام أيضًا على أداء المضخة. على سبيل المثال ، يمكن أن تزيد الأنابيب الطويلة ذات الانحناءات والتجهيزات من خسائر الاحتكاك وتقلل من معدل التدفق. لذلك ، عند تصميم نظام الأنابيب ، تحتاج إلى تقليل عدد الانحناءات والتجهيزات واستخدام الأنابيب بقطر أكبر لتقليل خسائر الاحتكاك.
• متطلبات التحكم: تحدد متطلبات التحكم في النظام كيفية تشغيل المضخة والتحكم فيها. تتطلب بعض الأنظمة أن تعمل المضخة بسرعة ثابتة ، بينما تتطلب أخرى من المضخة تغيير سرعتها بناءً على الطلب على النظام. إذا كان النظام يتطلب من المضخة تغيير سرعتها ، فأنت بحاجة إلى تحديد مضخة VFD متوافقة مع نظام التحكم.

4. كفاءة الطاقة

تعتبر كفاءة الطاقة اعتبارًا مهمًا عند اختيار مضخة VFD ، حيث يمكن أن تقلل بشكل كبير من تكاليف التشغيل للنظام. عند تقييم كفاءة الطاقة لمضخة VFD ، تحتاج إلى النظر في العوامل التالية:

• كفاءة المضخة: كفاءة المضخة هي مقياس لمدى فعالية المضخة الطاقة الكهربائية إلى الطاقة الهيدروليكية. تعني كفاءة المضخة الأعلى أن المضخة يمكن أن توفر مزيد من السوائل مع استهلاك الطاقة أقل.
• كفاءة المحرك: كفاءة المحرك هي مقياس لمدى فعالية المحرك الذي يحول الطاقة الكهربائية إلى طاقة ميكانيكية. تعني كفاءة المحرك الأعلى أن المحرك يمكن أن يستهلك طاقة أقل لقيادة المضخة.
• كفاءة VFD: كفاءة VFD هي مقياس لمدى فعالية تحويل VFD إلى الطاقة الكهربائية إلى التردد والجهد المناسب لدفع المحرك. تعني كفاءة VFD أعلى أن VFD يمكن أن تستهلك طاقة أقل للتحكم في سرعة المحرك.

لزيادة كفاءة الطاقة في النظام إلى الحد الأقصى ، تحتاج إلى اختيار مضخة VFD التي لديها كفاءة عالية في المضخة ، وكفاءة المحرك ، وكفاءة VFD. يمكنك أيضًا استخدام استراتيجيات إدارة الطاقة ، مثل التحكم المتغير في السرعة وتسلق الحمل ، لزيادة استهلاك الطاقة للنظام.

5. الصيانة والموثوقية

تعد الصيانة والموثوقية اعتبارات مهمة عند اختيار مضخة VFD ، حيث يمكن أن تؤثر على وقت التشغيل وإنتاجية النظام. عند تقييم صيانة وموثوقية مضخة VFD ، تحتاج إلى النظر في العوامل التالية:

• سهولة الصيانة: يجب أن تكون المضخة سهلة الصيانة ، مع مكونات يمكن الوصول إليها والتعليمات الواضحة للصيانة والإصلاح.
• خدمة الخدمة: يجب أن يكون للمضخة عمر خدمة طويل ، مع مكونات عالية الجودة وتصميم قوي.
• مصداقية: يجب أن تكون المضخة موثوقة ، مع انخفاض معدل الفشل ووقت متوسط مرتفع بين الفشل (MTBF).

لضمان صيانة وموثوقية المضخة ، تحتاج إلى اختيار مضخة VFD التي تصنعها الشركة المصنعة ذات السمعة الطيبة ولديها سجل جيد للأداء. يجب عليك أيضًا اتباع جدول الصيانة الموصى به للشركة المصنعة واستخدام قطع الغيار الأصلية.

أنواع مضخات VFD

هناك عدة أنواع من مضخات VFD المتاحة في السوق ، ولكل منها مزاياها وعيوبها. تشمل بعض الأنواع الشائعة لمضخات VFD:

1. مضخات الطرد المركزي

مضخات الطرد المركزي هي أكثر أنواع مضخات VFD شيوعًا. إنهم يعملون باستخدام المكره الدوار لإنشاء قوة الطرد المركزي التي تنقل السائل عبر المضخة. مضخات الطرد المركزي مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك إمدادات المياه والري والعمليات الصناعية. وهي متوفرة في مجموعة متنوعة من الأحجام والتكوينات ، ويمكن تصميمها للتعامل مع أنواع مختلفة من السوائل.

2. مضخات الإزاحة الإيجابية

تعمل مضخات الإزاحة الإيجابية عن طريق محاصرة حجم ثابت من السائل ثم إجباره عبر المضخة. فهي مناسبة للتطبيقات التي تتطلب معدل تدفق ثابت وضغط ، مثل القياس والجرعات. تتوفر مضخات الإزاحة الإيجابية في مجموعة متنوعة من الأنواع ، بما في ذلك مضخات المكبس ومضخات الحجاب الحاجز ومضخات التروس.

3. المضخات الغاطسة

تم تصميم المضخات الغاطسة ليتم غمرها في السائل الذي يتم ضخه. يتم استخدامها بشكل شائع في التطبيقات مثل الضخ ، وضخ مياه الصرف الصحي ، والتحكم في الفيضانات. تتوفر المضخات الغاطسة في مجموعة متنوعة من الأحجام والتكوينات ، ويمكن تصميمها للتعامل مع أنواع مختلفة من السوائل.

منتجات مضخة VFD

كمورد لمضخات VFD ، نقدم مجموعة واسعة من مضخات VFD عالية الجودة لتلبية احتياجات التطبيقات المختلفة. تم تصميم مضخات VFD الخاصة بنا لتكون موفرة للطاقة وموثوقة وسهلة الصيانة. بعض منتجات مضخة VFD الشهيرة لدينا تشمل:

• مضخة مياه تحويل تردد VSD: تم تصميم هذه المضخة لتطبيقات إمدادات المياه والري. إنه يتميز بمحرك سرعة متغير يسمح بالتحكم الدقيق في معدل التدفق والضغط ، مما يقلل من استهلاك الطاقة وتكاليف التشغيل.

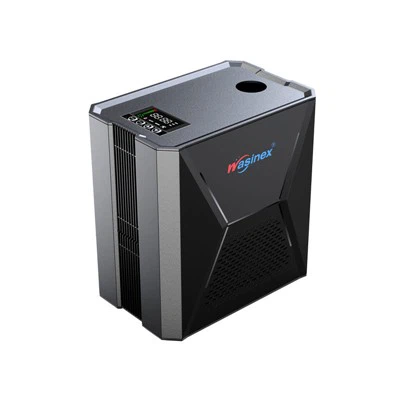

• مضخة مياه تحويل التردد المتكاملة: تم تصميم هذه المضخة لتطبيقات إمدادات المياه الصغيرة وتطبيقات تعزيز الضغط. إنه يتميز بمحول تردد متكامل يبسط تركيب وتشغيل المضخة.
• مضخة مياه تحويل الترددات 60 هرتز: تم تصميم هذه المضخة للتطبيقات التي تتطلب مصدر طاقة 60 هرتز. إنه يتميز بمحرك تردد متغير يسمح بالتحكم الدقيق في معدل التدفق والضغط ، مما يقلل من استهلاك الطاقة وتكاليف التشغيل.

خاتمة

يتطلب اختيار مضخة VFD الصحيحة لتطبيق معين دراسة متأنية لعدة عوامل ، بما في ذلك معدل التدفق والضغط وخصائص السوائل ومتطلبات النظام وكفاءة الطاقة والصيانة والموثوقية. باتباع الإرشادات الموضحة في منشور المدونة هذا ، يمكنك اختيار مضخة VFD التي يمكنها تلبية احتياجات نظامك وتوفير عملية موثوقة وفعالة لسنوات عديدة قادمة.

إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المساعدة في اختيار مضخة VFD لتطبيقك المحدد ، فالرجاء عدم التردد في الاتصال بنا. فريق الخبراء لدينا مستعد دائمًا لمساعدتك في العثور على الحل الصحيح لاحتياجاتك. نتطلع إلى الفرصة لمناقشة متطلباتك ومساعدتك في عملية الشراء.

مراجع

• Karassik ، IJ ، Messina ، JP ، Cooper ، Pt ، & Heald ، CC (2008). كتيب المضخة. McGraw-Hill Professional.
• Stepanoff ، AJ (1957). المضخات الطرد المركزي والمحوري: النظرية والتصميم والتطبيق. جون وايلي وأولاده.
• المعهد الهيدروليكي. (2012). ANSI/HI 1.1-1.6-2012 المضخات الديناميكية الدوارة - اختبارات الأداء الهيدروليكي - الدقة واختبار المتجر.
